Fusibles: Tu Guía Esencial de Todo lo que Necesitas Saber

Protege tu sistema eléctrico con el escudo de los fusibles; sumérgete en nuestra guía esencial que te proporcionará todo lo que necesitas saber sobre estos indispensables dispositivos de seguridad. Conoce sus tipos, funciones, cómo leer sus especificaciones y la importancia de elegir el fusible correcto para tus necesidades. ¡Equipado con este conocimiento, estarás preparado para abordar cualquier problema eléctrico con confianza, garantizando la seguridad y la tranquilidad en tu hogar o negocio!

https://youtube.com/watch?v=7202501059997175046

¿Cómo saber qué fusible es para cada cosa?

Cómo identificar el fusible correspondiente a cada componente

1. Localiza la caja de fusibles:

* Suele estar situada en el compartimento del motor, debajo del salpicadero o en el maletero.
* Consulta el manual del propietario para conocer su ubicación exacta.

2. Extrae el diagrama de fusibles:

* Dentro de la caja de fusibles, encontrarás un diagrama que muestra la ubicación y la asignación de cada fusible.
* Si no encuentras el diagrama, consulta el manual del propietario o busca en línea el diagrama específico para tu vehículo.

3. Interpreta el diagrama:

* Cada número o letra en el diagrama representa un fusible específico.
* Al lado de cada número o letra, se indica el componente o circuito protegido por ese fusible.

4. Identifica el fusible quemado:

* Si un fusible está fundido, el filamento metálico del interior estará roto.
* Puedes comprobar el estado de un fusible retirándolo y mirándolo a contraluz.

5. Reemplaza el fusible fundido:

* Utiliza el diagrama para identificar el fusible correspondiente y sustituirlo por uno nuevo del mismo amperaje.
* Nunca utilices un fusible de mayor amperaje, ya que podría causar daños graves.

Consejos adicionales:

* Lleva siempre fusibles de repuesto en tu vehículo.
* Si un fusible se funde repetidamente, puede haber un problema eléctrico subyacente que requiera la atención de un mecánico.
* Nunca intentes puentear un fusible fundido, ya que es extremadamente peligroso.

¿Cómo saber qué tipo de fusible usar?

Cómo saber qué tipo de fusible usar

Los fusibles son dispositivos de seguridad diseñados para proteger los circuitos eléctricos de sobrecargas de corriente. Cuando la corriente en un circuito excede el límite seguro, el fusible se funde, abriendo el circuito y evitando daños a los componentes eléctricos.

Para seleccionar el fusible correcto, es esencial comprender los diferentes tipos disponibles y sus características.

Tipos de fusibles

Fusibles de acción rápida:

* Se funden rápidamente cuando la corriente excede el límite de amperaje.
* Se utilizan para proteger dispositivos electrónicos sensibles, como ordenadores y equipos de telecomunicaciones.

Fusibles de acción retardada:

* Soporta corrientes de arranque más altas durante períodos cortos antes de fundirse.
* Se utilizan en circuitos con cargas inductivas, como motores y transformadores.

Tipos de fusibles según la forma:

Fusibles cilíndricos:

* Los más comunes, disponibles en varios amperajes y tensiones.
* Se utilizan en tomas de corriente, electrodomésticos y paneles de distribución.

Fusibles de cartucho:

* Son más grandes que los fusibles cilíndricos y se encuentran en equipos industriales y comerciales.
* Proporcionan una mayor capacidad de ruptura de corriente.

Fusibles de bloque:

* Bloques de cerámica con contactos metálicos.
* Se utilizan en aplicaciones de alta potencia, como sistemas de distribución eléctrica.

Cómo seleccionar el tipo de fusible

Para seleccionar el tipo de fusible correcto, siga estos pasos:

1. Determine el amperaje del circuito: Mida la corriente que fluye en el circuito utilizando un amperímetro.
2. Seleccione un fusible de acción: Elija un fusible de acción rápida para dispositivos electrónicos sensibles y un fusible de acción retardada para circuitos con cargas inductivas.
3. Elija el tipo de fusible según la forma: Seleccione el tipo de fusible que sea compatible con el portafusibles existente.
4. Compruebe la tensión: Asegúrese de que el fusible tenga una tensión nominal igual o superior a la tensión del circuito.
5. Verifique la capacidad de ruptura de corriente: Para circuitos con cargas inductivas, seleccione un fusible con una capacidad de ruptura de corriente adecuada.

Ejemplo:

Para proteger un circuito con un amperaje de 10 amperios y una carga inductiva, se seleccionaría un fusible de 10 amperios de acción retardada y tipo cartucho con una capacidad de ruptura de corriente adecuada.

Nota: Siempre consulte las especificaciones del equipo y las normas eléctricas locales antes de seleccionar un fusible.

¿Qué es un fusible y sus tipos?

¿Qué es un fusible?

Un fusible es un dispositivo de protección eléctrica que se interrumpe cuando la corriente eléctrica excede un valor predeterminado. Está diseñado para fundirse y romper el circuito, evitando daños a los equipos y evitando incendios eléctricos.

Tipos de fusibles

Existen varios tipos de fusibles, cada uno con características y aplicaciones específicas:

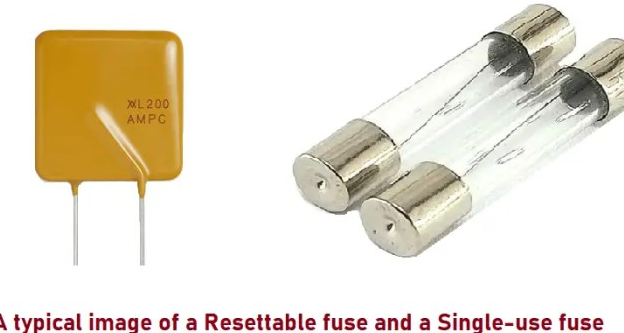

* Fusibles de cartucho: Son cilíndricos y se instalan en portafusibles. Pueden tener diferentes velocidades de actuación (rápida, media, lenta) y valores de corriente nominal.

* Fusibles de vidrio: Tienen un cuerpo de vidrio que permite ver el elemento fusible en su interior. Son más frágiles que los fusibles de cartucho y pueden romperse si se someten a vibraciones o impactos.

* Fusibles de cerámica: Son similares a los fusibles de vidrio pero están hechos de cerámica, lo que los hace más resistentes a la rotura.

* Fusibles de reinicio: También conocidos como fusibles automáticos o interruptores de circuito, se reinician automáticamente una vez que la sobrecarga se ha eliminado.

* Fusibles de superficie: Son pequeños y están diseñados para montarse en placas de circuito impreso (PCB) o directamente en los terminales del componente.

* Fusibles de alta tensión: Están diseñados para proteger equipos que funcionan con tensiones más altas, como motores y transformadores. Pueden tener una construcción sellada o estar llenos de gas o líquido aislante.

Características de los fusibles

* Corriente nominal: La corriente máxima que el fusible puede transportar de forma segura sin fundirse.
* Velocidad de actuación: La rapidez con la que el fusible se funde en respuesta a una sobrecarga.
* Tensión nominal: La tensión máxima que el fusible puede soportar sin romperse.
* Capacidad de ruptura: La corriente máxima que el fusible puede interrumpir de forma segura.
* Tiempo de El tiempo que tarda el fusible en fundirse cuando se somete a una sobrecarga.

Aplicaciones de los fusibles

Los fusibles se utilizan en una amplia gama de aplicaciones eléctricas, incluyendo:

* Protección de equipos electrónicos y electrodomésticos
* Circuitos de iluminación
* Motores y transformadores
* Sistemas de distribución eléctrica
* Automoción

¿Qué significan las letras de los fusibles?

Significado de las Letras de los Fusibles

Los fusibles son dispositivos de protección eléctrica que cortan el flujo de corriente cuando ésta excede un valor predeterminado. Cada fusible tiene una clasificación de amperaje específica, que determina la cantidad de corriente que puede fluir a través de él de forma segura. Además de la clasificación de amperaje, los fusibles también pueden tener letras que indican características adicionales o el tipo de fusible.

Letras Comunes y su Significado:

* A: Indica un fusible de acción rápida, que se quema rápidamente cuando la corriente excede su clasificación.
* B: Indica un fusible de acción lenta, que tarda más en quemarse cuando la corriente excede su clasificación. Esto los hace adecuados para circuitos con corrientes de arranque elevadas, como motores.
* C: Indica un fusible de acción media, que se quema a una velocidad intermedia entre los fusibles de acción rápida y lenta.
* D: Indica un fusible de alta capacidad de ruptura, que puede interrumpir corrientes de falla muy altas.
* E: Indica un fusible con protección térmica, que también se quema cuando la temperatura ambiente supera un cierto umbral.
* F: Indica un fusible de clase FF, que está diseñado para aplicaciones de baja tensión y alta corriente.
* G: Indica un fusible de clase GG, que está diseñado para aplicaciones de alta tensión y alta corriente.

Otros Tipos de Fusibles y sus Letras:

Además de las letras de clasificación mencionadas anteriormente, los fusibles también pueden tener letras que indican su tipo o propósito específico:

* M: Fusible de montaje superficial
* SMD: Fusible de montaje superficial
* PTC: Fusible de coeficiente de temperatura positivo (autorreparable)
* TR: Fusible de límite de tiempo
* NT: Fusible de voltaje nominal

Estas letras proporcionan información adicional sobre el tipo de fusible y su aplicación prevista. Es importante verificar la información específica del fabricante para obtener detalles sobre el significado de cualquier letra o símbolo que aparezca en un fusible.

Preguntas Frecuentes

¿Qué es un fusible?

Un fusible es un dispositivo de seguridad que protege los circuitos eléctricos cortando el flujo de corriente cuando sobrepasa un valor predeterminado, evitando daños a los equipos y previniendo incendios.

¿Cómo funciona un fusible?

Un fusible contiene un delgado hilo de material conductor (generalmente metal) que se derrite y rompe el circuito cuando la corriente eléctrica excede su capacidad nominal.

¿Qué tipos de fusibles hay?

Existen varios tipos de fusibles, entre ellos:
* Fusibles de cartucho: Contactos cilíndricos encerrados en un tubo de vidrio o cerámica.
* Fusibles de cuchilla: Hoja metálica con contactos planos, insertados en un portafusibles.
* Fusibles rearmables: Se "reparan" automáticamente cuando la sobrecarga desaparece, evitando la necesidad de reemplazarlos.

¿Cómo sé qué fusible necesito?

El amperaje del fusible debe coincidir con la corriente máxima esperada en el circuito. El tipo de fusible y su tamaño físico dependen de la aplicación y la disponibilidad del portafusibles.

¿Qué precauciones debo tomar al reemplazar un fusible?

* Desconecta la fuente de alimentación antes de manipular el fusible.
* Verifica que el fusible de repuesto tenga el amperaje y tipo correctos.
* Nunca anules un fusible o lo reemplaces con uno de mayor amperaje, ya que esto puede crear un riesgo de incendio.
