Red CAN Bus: La Red Nerviosa de Tu Vehículo Explicada

El bus CAN, o Controller Area Network, es el sistema nervioso de tu vehículo. Esta red de comunicación permite que los componentes electrónicos del automóvil se conecten y comuniquen entre sí, garantizando un funcionamiento eficiente y seguro. Descubre cómo funciona y por qué es crucial en la actualidad.

¿Cómo funciona la red CAN bus?

La red CAN (Controller Area Network) es un protocolo de comunicación en bus diseñado para aplicaciones en tiempo real y con alta confiabilidad. La red CAN se utiliza principalmente en aplicaciones automotrices y de industria, aunque también se ha extendido a otros campos como la aviación y el ferrocarril.

La red CAN se compone de dos tipos de nodos: nodos activos y nodos pasivos. Los nodos activos son los que pueden transmitir y recibir mensajes, mientras que los nodos pasivos solo pueden recibir mensajes. Cada nodo tiene una unidad de control CAN (CAN controller) que gestiona la comunicación en la red.

La red CAN funciona mediante la transmisión de tramas de datos entre los nodos. Las tramas se dividen en dos tipos: tramas de datos y tramas de remoto. Las tramas de datos contienen información útil, mientras que las tramas de remoto solicitan información a otros nodos.

Las tramas de datos constan de varios campos, entre los que se encuentran el identificador (ID), el campo de control (CTL), el campo de datos (DATA) y el campo de CRC (CRC). El identificador es el campo más importante, ya que determina la prioridad de la trama en la red. Los campos de control y de CRC se utilizan para la sincronización y la detección de errores, respectivamente.

La red CAN utiliza un protocolo no determinista, lo que significa que no hay una asignación fija de tiempo para la transmisión de mensajes. En su lugar, se utiliza un mecanismo de arbitraje basado en el identificador de la trama. Cuando dos o más nodos intentan transmitir una trama al mismo tiempo, se compara el identificador de cada trama. El nodo con el identificador más bajo tiene prioridad y puede transmitir su trama, mientras que el resto de nodos deben esperar a que la red esté disponible.

La red CAN utiliza una topología en bus, lo que significa que todos los nodos están conectados a la misma línea de comunicación. Cada nodo tiene un transceptor CAN conectado al bus, que se encarga de transmitir y recibir los mensajes. La línea de comunicación se compone de dos líneas: CAN High y CAN Low. La tensión entre estas dos líneas se utiliza para codificar los bits de la trama.

En resumen, la red CAN es un protocolo de comunicación en bus que se utiliza en aplicaciones en tiempo real y con alta confiabilidad. La red se compone de nodos activos y pasivos que se conectan a una línea de comunicación en bus. La comunicación se basa en la transmisión de tramas de datos que contienen un identificador único que determina la prioridad de la trama en la red. La red utiliza un mecanismo de arbitraje basado en el identificador para gestionar la prioridad de la transmisión.

¿Qué es una red CAN en el vehículo?

Una red CAN, o red de autobús de área controlada, es un tipo de bus de comunicaciones serial utilizado en los vehículos modernos para permitir la comunicación y la transferencia de datos entre los diferentes sistemas electrónicos y computarizados del vehículo.

La red CAN es un sistema de comunicación en tiempo real, lo que significa que los mensajes se transmiten y reciben en tiempo real, lo que permite una respuesta rápida y eficiente entre los diferentes sistemas del vehículo.

Este tipo de red se caracteriza por ser robusta, fiable y flexible, y puede admitir una gran cantidad de nodos, lo que la hace ideal para su uso en vehículos, donde se pueden conectar una gran cantidad de sistemas y dispositivos diferentes.

Algunos de los sistemas que se conectan a la red CAN en un vehículo incluyen el motor, la transmisión, los frenos, la dirección asistida, los airbags, el sistema de entretenimiento y navegación, y los sistemas de diagnóstico y mantenimiento.

La red CAN utiliza dos tipos de mensajes, llamados mensajes estándar y mensajes extendidos, que se diferencian por el tamaño de su identificador. Los mensajes estándar utilizan un identificador de 11 bits, mientras que los mensajes extendidos utilizan un identificador de 29 bits.

La red CAN funciona mediante la transmisión de mensajes en un orden determinado, en función de la prioridad de cada mensaje. Los mensajes con mayor prioridad se transmiten antes que los mensajes con menor prioridad, lo que garantiza una comunicación eficiente y confiable entre los diferentes sistemas del vehículo.

En resumen, una red CAN es un sistema de comunicación en tiempo real utilizado en vehículos modernos para permitir la comunicación y la transferencia de datos entre los diferentes sistemas electrónicos y computarizados del vehículo.

¿Cómo funcionan la líneas de CAN bus?

El bus CAN (Controller Area Network) es un protocolo de comunicación en serie que se utiliza en sistemas embebidos y de control de vehículos. Fue desarrollado por Bosch en la década de 1980 y se ha convertido en un estándar de facto en la industria automotriz.

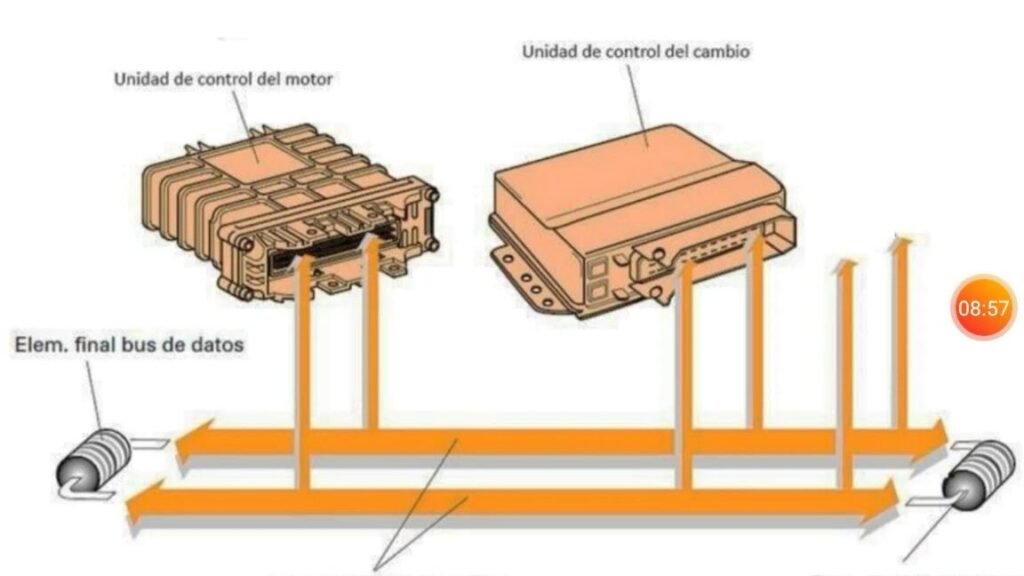

La red CAN consta de nodos conectados entre sí por medio de dos líneas de señal: CAN high y CAN low. Cada nodo tiene un controlador de interfaz CAN (CAN controller) y un transceptor de medio físico. El controlador de interfaz CAN gestiona la comunicación en el nivel de la red CAN, mientras que el transceptor de medio físico se encarga de la transmisión y recepción de datos en el nivel físico.

El protocolo CAN se basa en un sistema de mensajes, en el que cada nodo puede enviar y recibir mensajes en la red. Cada mensaje tiene una estructura fija que incluye un identificador de mensaje (message ID), un número variable de datos y un campo de control. El identificador de mensaje se utiliza para determinar la prioridad de los mensajes y la asignación de los datos.

El proceso de comunicación en CAN se lleva a cabo en tres etapas principales:

1. Arbitraje: Cuando dos o más nodos desean transmitir un mensaje al mismo tiempo, se produce un arbitraje entre ellos. El arbitraje se realiza mediante una comparación binaria de los bits del identificador de mensaje, empezando por el bit más significativo. Cuando un nodo detecta un conflicto en el bus, se retira de la competencia y espera a que los demás nodos terminen su transmisión.
2. Transmisión: Después de que se ha determinado el nodo que tiene la prioridad más alta, se transmite el mensaje completo, incluyendo el identificador de mensaje y los datos asociados. Los demás nodos escuchan el mensaje y lo almacenan en su buffer de recepción.
3. Acknowledgment: Una vez que se ha transmitido el mensaje, el nodo emisor espera una señal de confirmación (acknowledgment) de los demás nodos. Si no se recibe esta señal, el emisor asume que ha habido un error de transmisión y retransmite el mensaje más tarde.

La red CAN utiliza una topología en bus, lo que significa que todos los nodos están conectados a la misma línea de señal. Esta topología permite que los nodos se comuniquen entre sí de forma eficiente, incluso en entornos ruidosos y rápidos, como los que se encuentran en los vehículos.

La red CAN ofrece varias ventajas, como la capacidad de transmitir datos en tiempo real, la flexibilidad en la asignación de los identificadores de mensaje y la robustez frente a errores de transmisión. Además, la red CAN se puede ampliar fácilmente añadiendo más nodos a la red. Sin embargo, la red CAN también tiene algunas limitaciones, como la velocidad de transmisión relativamente baja y la incapacidad de priorizar mensajes individuales dentro de un mismo identificador de mensaje.

En resumen, la red CAN es un sistema de comunicación eficiente y robusto que se utiliza en sistemas embebidos y de control de vehículos. La red CAN se basa en un sistema de mensajes y utiliza una topología en bus para conectar los nodos. El protocolo CAN incluye tres etapas principales: arbitraje, transmisión y acknowledgment. La red CAN ofrece varias ventajas, como la capacidad de transmitir datos en tiempo real, la flexibilidad en la asignación de los identificadores de mensaje y la robustez frente a errores de transmisión. Sin embargo, la red CAN también tiene algunas limitaciones, como la velocidad de transmisión relativamente baja y la incapacidad de priorizar mensajes individuales dentro de un mismo identificador de mensaje.

¿Qué es una red CAN y sus características?

Una red CAN, abreviatura de Controller Area Network, es un protocolo de comunicación serial en tiempo real, diseñado especialmente para aplicaciones en el campo de la automoción. Sin embargo, en la actualidad se utiliza en una variedad de aplicaciones que requieren comunicación en tiempo real entre diferentes dispositivos.

Características de una red CAN:

1. Tecnología de bus: Una red CAN es un tipo de red de bus, donde todos los nodos de la red están conectados al mismo cable de comunicación.
2. Comunicación en tiempo real: La red CAN está diseñada para proporcionar comunicaciones en tiempo real entre dispositivos, lo que significa que los mensajes se transfieren en un orden específico y con una latencia predecible.
3. Determinismo: Una red CAN es determinista, lo que significa que el tiempo de respuesta es predecible y garantizado.
4. Tolerancia a fallos: La red CAN es tolerante a fallos, lo que significa que la red seguirá funcionando si un nodo falla.
5. Multimaster: Una red CAN es una red multimaster, lo que significa que cualquier nodo puede iniciar la transmisión de un mensaje.
6. Sin dirección: La red CAN no tiene una dirección lógica, lo que significa que los mensajes se transmiten a todos los nodos de la red.
7. Sin errores: La red CAN utiliza un sistema de control de errores cíclico redundante (CRC) para detectar y corregir errores en la transmisión de datos.
8. Codificación de bits diferencial: La red CAN utiliza una codificación de bits diferencial, lo que significa que los bits se representan como diferencias de tensión entre dos cables de comunicación.
9. Dominio de colisión: La red CAN utiliza un sistema de dominio de colisión, lo que significa que solo un nodo puede transmitir a la vez.
10. Alta velocidad de transmisión: La red CAN puede transmitir datos a una velocidad de hasta 1 Mbps.

En resumen, la red CAN es una tecnología de comunicación en tiempo real que se utiliza en aplicaciones que requieren una comunicación confiable y de bajo retardo entre dispositivos. Es una red tolerante a fallos, determinista y multimaster que puede transmitir datos a alta velocidad y con una alta fiabilidad.

Preguntas Frecuentes

1. ¿Qué es el Red CAN Bus y para qué sirve en mi vehículo?

El Red CAN Bus, también conocido como Controller Area Network Bus, es un sistema de comunicación en serie utilizado en los automóviles y otros vehículos modernos. Se encarga de conectar y comunicar los diferentes módulos y sistemas del vehículo, como el motor, la transmisión, el sistema de frenos, la dirección asistida, el sistema de entretenimiento, entre otros.

Gracias al Red CAN Bus, los diferentes módulos del vehículo pueden intercambiar información y trabajar juntos de manera eficiente y sin interferencias. Esto permite una mejor comunicación entre los sistemas del vehículo, lo que se traduce en un rendimiento y seguridad mejorados.

2. ¿Cómo funciona el Red CAN Bus en mi vehículo?

El Red CAN Bus funciona mediante la utilización de dos cables principales: el cable de alimentación y el cable de tierra. Estos cables conectan todos los módulos y sistemas del vehículo al bus CAN, que es el medio de comunicación entre los diferentes dispositivos.

El bus CAN utiliza una forma de comunicación en serie, lo que significa que los dispositivos se conectan en cadena y transmiten los mensajes en secuencia. Los mensajes contienen información sobre el estado y las operaciones de cada módulo, y son transmitidos en forma de paquetes de datos.

Los dispositivos conectados al bus CAN tienen prioridades asignadas, lo que significa que los mensajes más importantes se transfieren primero. Esto permite una comunicación eficiente y sin interferencias entre los diferentes dispositivos.

3. ¿Por qué es importante el Red CAN Bus para el mantenimiento y la reparación de mi vehículo?

El Red CAN Bus es importante para el mantenimiento y la reparación del vehículo porque permite a los técnicos y mecánicos acceder a la información y los datos de los diferentes módulos y sistemas del vehículo. Esto les permite diagnosticar y solucionar problemas de manera más rápida y precisa, y realizar actualizaciones y ajustes en el rendimiento del vehículo.

Además, el Red CAN Bus permite a los técnicos y mecánicos realizar diagnósticos y reparaciones a distancia, lo que reduce el tiempo de inactividad del vehículo y los costos de reparación.

4. ¿Qué debo hacer si tengo problemas con el Red CAN Bus en mi vehículo?

Si experimenta problemas con el Red CAN Bus en su vehículo, es recomendable llevarlo a un taller especializado en la reparación y el mantenimiento de sistemas de comunicación en serie. Los técnicos y mecánicos especializados en sistemas de comunicación en serie pueden diagnosticar y solucionar problemas de manera eficiente y precisa, y garantizar el correcto funcionamiento del Red CAN Bus en el vehículo.

Además, es recomendable realizar un mantenimiento regular del Red CAN Bus para garantizar su buen funcionamiento y evitar problemas en el futuro. Esto incluye la inspección y el reemplazo de cables y conectores, la actualización del software y la realización de pruebas de diagnóstico regulares.
