Sistema de Frenos de Disco: Anatomía y Funcionamiento
En el corazón de la seguridad automotriz, reside un mecanismo crítico: el sistema de frenos de disco. Esta innovadora tecnología ha transformado el mundo del automovilismo, proporcionando una potencia de frenado excepcional e inquebrantable fiabilidad. En este artículo, nos embarcamos en una exploración integral de la anatomía y el funcionamiento del sistema de frenos de disco, desvelando sus intrincados componentes y su crucial papel en la seguridad vial.
¿Qué es el sistema de freno de disco y cómo funciona?
¿Qué es un sistema de freno de disco?
Un sistema de freno de disco es un tipo de mecanismo de frenado que utiliza un disco giratorio para generar fricción y detener el movimiento de un vehículo. Se utiliza principalmente en automóviles, camiones, motocicletas y bicicletas.

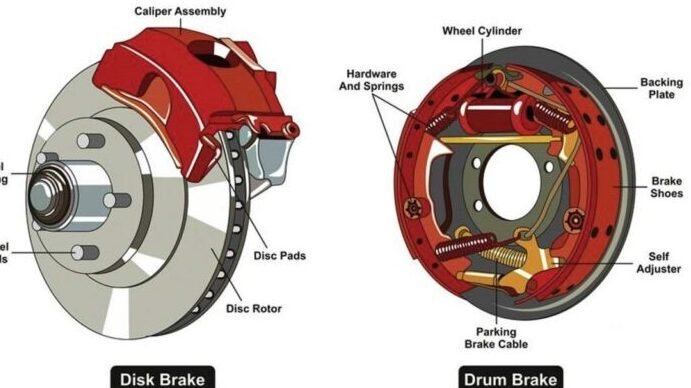

Componentes de un sistema de freno de disco
Un sistema de freno de disco típico consta de los siguientes componentes:
* Disco de freno: Un disco metálico plano y delgado que está conectado a la rueda.
* Pinzas de freno: Dos pinzas en forma de herradura que se montan en el soporte del eje y contienen las pastillas de freno.
* Pastillas de freno: Almohadillas de material de fricción que se presionan contra el disco de freno cuando se aplican los frenos.
* Cilindro maestro: Un dispositivo que utiliza la presión hidráulica para activar las pinzas de freno.
* Líneas de freno: Tubos que transmiten el líquido de frenos desde el cilindro maestro a las pinzas de freno.
* Pedal de freno: El dispositivo que el conductor utiliza para aplicar los frenos.
Funcionamiento de un sistema de freno de disco
Cuando el conductor pisa el pedal de freno, el cilindro maestro aplica presión al líquido de frenos en las líneas de freno. Este líquido presurizado empuja los pistones de las pinzas de freno, lo que a su vez aplica las pastillas de freno contra el disco de freno.
La fricción entre las pastillas de freno y el disco crea un par de frenado que ralentiza y detiene la rueda. A medida que las pastillas de freno se desgastan, un sensor envía una señal para activar una luz de advertencia en el tablero para indicar la necesidad de reemplazarlas.
Ventajas de los sistemas de freno de disco
Los sistemas de freno de disco ofrecen varias ventajas sobre otros tipos de sistemas de frenado:
* Mayor potencia de frenado: La fricción directa entre las pastillas y el disco proporciona una potencia de frenado superior.
* Mejor disipación del calor: El diseño abierto permite que el calor generado por la fricción se disipe rápidamente, lo que reduce la posibilidad de sobrecalentamiento y falla del freno.
* Vida útil más larga: Las pastillas de freno de disco duran más que las de otros sistemas de frenado.
* Menor mantenimiento: Los sistemas de freno de disco generalmente requieren menos mantenimiento, ya que las pastillas de freno son fáciles de reemplazar.
* Desvanecimiento reducido: Los sistemas de freno de disco son menos propensos a desvanecerse, lo que significa que conservan su potencia de frenado incluso después de un uso prolongado.
Aplicaciones de los sistemas de freno de disco
Los sistemas de freno de disco se utilizan ampliamente en vehículos de todo tipo, incluyendo:
* Automóviles
* Camiones
* Motocicletas
* Bicicletas
* Trenes
* Aviones
¿Cómo funciona el sistema de frenos y cuáles son sus componentes?
Sistema de Frenado
El sistema de frenos es un conjunto de componentes mecánicos, hidráulicos o neumáticos que permiten detener o reducir la velocidad de un vehículo de forma controlada.
Componentes del Sistema de Frenos
1. Pedal de Freno:
* Es el mecanismo que el conductor acciona para activar el sistema de frenado.
2. Bomba de Freno (Maestro Cilindro):
* Es un cilindro hidráulico que convierte la fuerza aplicada por el pedal de freno en presión hidráulica.
3. Líquido de Frenos:
* Es un fluido hidráulico que transmite la presión desde la bomba de freno a los demás componentes.
4. Cilindros de Rueda (Esclavos):
* Son cilindros hidráulicos ubicados en cada rueda que convierten la presión hidráulica en fuerza mecánica para accionar las pastillas de freno.
5. Pastillas de Freno:
* Son bloques de material de fricción que se presionan contra los discos de freno para generar fricción y detener el vehículo.
6. Discos de Freno:
* Son discos metálicos montados en las ruedas que giran junto con ellas.
7. Pinzas de Freno:
* Son dispositivos que sostienen las pastillas de freno y las presionan contra los discos de freno.
8. Tambor de Freno:
* Es un cilindro giratorio que reemplaza al disco de freno en algunos sistemas de frenado y contra el cual se presionan las pastillas de freno.
9. Zapatas de Freno:
* Son bloques de material de fricción que se presionan contra el tambor de freno.
10. Sensor de Desgaste de las Pastillas de Freno:
* Es un dispositivo que alerta al conductor cuando las pastillas de freno están desgastadas y necesitan ser reemplazadas.
Cómo Funciona el Sistema de Frenado
Cuando el conductor pisa el pedal de freno, activa la bomba de freno. La bomba de freno genera presión hidráulica que se transmite a través del líquido de frenos a los cilindros de rueda. Los cilindros de rueda convierten la presión hidráulica en fuerza mecánica, que presiona las pastillas de freno contra los discos de freno o las zapatas de freno contra los tambores de freno. La fricción generada entre las pastillas de freno y los discos/tambores ralentiza y detiene el vehículo.
¿Cuál es la función del sistema de frenos?
¿Cuál es la función del sistema de frenos?
El sistema de frenos es un componente esencial de cualquier vehículo, ya que proporciona la capacidad de detener o ralentizar el movimiento del vehículo de forma controlada y segura. La función principal del sistema de frenos es disipar la energía cinética del vehículo, que es la energía del movimiento, convirtiéndola en calor y fricción.
El sistema de frenos está compuesto por varios componentes que trabajan juntos para lograr esta función:
* Pastillas de freno: Son piezas de material de fricción que presionan contra los discos de freno o los tambores de freno para generar fricción.
* Discos de freno (rotores): Son discos metálicos unidos a las ruedas que giran con ellas. Las pastillas de freno presionan contra los discos para crear fricción.
* Tambores de freno: Son cilindros metálicos que giran con las ruedas. Las zapatas de freno presionan contra el interior de los tambores para crear fricción.
* Zapatas de freno: Son piezas de material de fricción que presionan contra el interior de los tambores de freno para generar fricción.
* Cilindro maestro: Es un dispositivo que convierte la presión del pedal de freno en presión hidráulica.
* Líneas de freno: Son tubos que transportan el líquido de frenos desde el cilindro maestro a los cilindros de rueda.
* Cilindros de rueda: Son dispositivos que convierten la presión hidráulica de las líneas de freno en fuerza mecánica para accionar las pastillas o las zapatas de freno.
El proceso de frenado comienza cuando el conductor pisa el pedal de freno. Esto activa el cilindro maestro, que a su vez genera presión hidráulica en las líneas de freno. Esta presión hidráulica actúa sobre los cilindros de rueda, que empujan las pastillas de freno o las zapatas de freno contra los discos o tambores de freno.
La fricción creada entre las pastillas o zapatas y los discos o tambores convierte la energía cinética del vehículo en calor y fricción. Este calor se disipa en el aire y en los componentes del sistema de frenos.
El sistema de frenos es un sistema crítico de seguridad que permite al conductor controlar la velocidad y detener el vehículo de manera segura. Es esencial mantener el sistema de frenos en buen estado de funcionamiento mediante inspecciones y mantenimiento regulares.
¿Cómo funciona el mecanismo de freno de disco en las motocicletas?
Funcionamiento del mecanismo de freno de disco en las motocicletas
El sistema de frenos de disco es un componente esencial en las motocicletas, que permite a los conductores reducir la velocidad o detener el vehículo de manera eficiente y segura. A diferencia de los frenos de tambor tradicionales, los frenos de disco utilizan un disco giratorio y pinzas con pastillas de freno para generar la fuerza de frenado.
Componentes del mecanismo de freno de disco:
* Disco de freno: Un disco metálico circular unido a la rueda o al eje.
* Pinzas de freno: Dispositivos de sujeción que se montan sobre el disco de freno y contienen pastillas de freno.
* Pastillas de freno: Almohadillas de fricción que se presionan contra el disco de freno para generar fricción.
* Pistones: Componentes hidráulicos o mecánicos dentro de las pinzas de freno que empujan las pastillas de freno contra el disco.
* Bomba de freno: Un dispositivo accionado manualmente o con el pie que genera presión hidráulica para activar los pistones.
* Líquido de frenos: Un fluido que transmite la presión desde la bomba de freno a las pinzas.
Funcionamiento:
Cuando el conductor acciona la palanca o el pedal de freno, se envía presión hidráulica desde la bomba de freno a través del líquido de frenos a las pinzas. Esta presión activa los pistones dentro de las pinzas, que empujan las pastillas de freno contra el disco de freno giratorio.
La fricción creada entre las pastillas de freno y el disco de freno genera una fuerza de frenado que ralentiza o detiene la rueda. La fuerza de frenado aumenta con la cantidad de presión aplicada a las pastillas de freno.
Ventajas del freno de disco:
* Potencia de frenado superior: Los frenos de disco proporcionan una potencia de frenado significativamente mayor que los frenos de tambor.
* Modulación precisa: Los conductores pueden controlar con precisión la cantidad de fuerza de frenado aplicada.
* Menor atenuación: Los frenos de disco son menos propensos a la atenuación, que es la pérdida de potencia de frenado debido al sobrecalentamiento.
* Mejor disipación del calor: Los discos de freno disipan el calor de manera más eficiente que las zapatas de freno en los frenos de tambor.
* Mantenimiento más sencillo: Las pastillas de freno de disco son fáciles de reemplazar en comparación con las zapatas de freno de tambor.
Preguntas Frecuentes
¿Qué son los frenos de disco y cómo funcionan?
Los frenos de disco son un sistema de frenado que utiliza un disco de metal unido al cubo de la rueda. Cuando se pisa el pedal de freno, las pastillas de freno, montadas en un soporte llamado pinza, se presionan contra el disco, creando fricción que ralentiza o detiene la rueda.
¿Cuáles son las ventajas de los frenos de disco sobre los frenos de tambor?
Los frenos de disco proporcionan una mejor potencia de frenado, ya que utilizan un área de contacto más grande entre las pastillas y el disco. También son más resistentes a la decoloración, lo que significa que no pierden eficacia cuando se calientan. Además, son más fáciles de ajustar y mantener.
¿Cuáles son los diferentes tipos de sistemas de frenos de disco?
Existen dos tipos principales de sistemas de frenos de disco:
- Frenos de disco ventilados: Tienen discos con canales de aire para disipar el calor y mejorar la refrigeración.
- Frenos de disco sólidos: Tienen discos macizos sin canales de aire, lo que proporciona mayor resistencia pero menor disipación de calor.
¿Cómo se mantienen los frenos de disco?
El mantenimiento de los frenos de disco es esencial para garantizar su buen funcionamiento. Esto incluye:
- Revisar periódicamente las pastillas de freno y reemplazarlas cuando estén desgastadas.
- Inspeccionar los discos en busca de grietas o deformaciones y reemplazarlos si es necesario.
- Lubricar las piezas móviles del sistema, como la pinza y las pastillas de freno.
¿Cuáles son los signos de que los frenos de disco necesitan servicio?
Algunos signos de que los frenos de disco necesitan servicio incluyen:
- Pedal de freno esponjoso o bajo
- Ruidos chirriantes o chirriantes al frenar
- Vibraciones en el volante o pedal de freno
- Aumento de la distancia de frenado
