Sistemas de Refrigeración: Tipos y Funcionamiento Clave

En el mundo actual, la refrigeración juega un papel crucial en diversas industrias y aplicaciones. Desde la conservación de alimentos hasta la creación de entornos confortables, los sistemas de refrigeración son esenciales para mantener la calidad, la seguridad y el bienestar. En este artículo, profundizaremos en los diferentes tipos de sistemas de refrigeración, explorando sus principios operativos clave y sus ventajas y desventajas.

¿Cuáles son los tipos de sistemas de refrigeración?

Tipos de sistemas de refrigeración

Los sistemas de refrigeración son dispositivos que extraen calor de un espacio o sustancia y lo transfieren a otro lugar. Existen varios tipos de sistemas de refrigeración, cada uno con sus propias ventajas y desventajas.

1. Sistemas de refrigeración por compresión de vapor:

Son los más comunes y utilizan un refrigerante que circula a través de un ciclo cerrado. El refrigerante se comprime, lo que aumenta su presión y temperatura. Luego, el refrigerante pasa a través de un condensador, donde libera calor al entorno y se condensa en forma líquida. El líquido refrigerante fluye a través de un dispositivo de expansión, que reduce su presión y temperatura. Finalmente, el refrigerante pasa a través de un evaporador, donde absorbe calor del espacio o sustancia que se está enfriando. El refrigerante luego regresa al compresor para repetir el ciclo.

2. Sistemas de refrigeración por absorción:

Utilizan un absorbente, como agua o bromuro de litio, para absorber el refrigerante. El refrigerante se evapora y se condensa en un ciclo similar al de los sistemas de compresión de vapor. Sin embargo, en lugar de un compresor, los sistemas de absorción utilizan calor para impulsar el ciclo de refrigeración.

3. Sistemas de refrigeración termoeléctricos:

Utilizan el efecto Peltier para enfriar o calentar un objeto. Cuando se aplica una corriente eléctrica a un material termoeléctrico, un lado del material se enfría mientras que el otro se calienta. Estos sistemas son relativamente pequeños y silenciosos, pero tienen una baja capacidad de refrigeración.

4. Sistemas de refrigeración de estado sólido:

Utilizan materiales de estado sólido para enfriar un objeto. Estos materiales cambian su temperatura cuando se les aplica una corriente eléctrica. Los sistemas de refrigeración de estado sólido son muy eficientes y fiables, pero pueden ser costosos.

5. Sistemas de refrigeración por evaporación:

Utilizan el proceso de evaporación para enfriar un objeto. El agua u otro líquido se evapora de una superficie, lo que absorbe calor del entorno. Estos sistemas son simples y económicos, pero solo pueden producir refrigeración en ambientes secos.

6. Sistemas de refrigeración por compresión de gas:

Utilizan un gas, como el helio o el nitrógeno, como refrigerante. El gas se comprime, lo que aumenta su presión y temperatura. Luego, el gas se expande, lo que reduce su presión y temperatura. La expansión del gas absorbe calor del entorno. Estos sistemas son adecuados para aplicaciones de alta temperatura.

¿Cómo se clasifican los sistemas de refrigeración?

Clasificación de los Sistemas de Refrigeración

Los sistemas de refrigeración se clasifican según varios criterios, entre ellos:

1. Según su Principio de Funcionamiento:

* Compresión: Utilizan un compresor para comprimir un refrigerante gaseoso, aumentando su temperatura y presión.
* Absorción: Emplean un absorbente líquido para disolver el refrigerante gaseoso, creando una solución. Esta solución se calienta para liberar el refrigerante.
* Evaporación: Toman ventaja de la evaporación de un refrigerante líquido para extraer calor de la zona a refrigerar.

2. Según su Refrigerante:

* Hidrofluorocarburos (HFC): Son refrigerantes sintéticos que reemplazan a los clorofluorocarburos (CFC) y los hidroclorofluorocarburos (HCFC), ya que no agotan la capa de ozono.
* Hidrocarburos (HC): Son refrigerantes naturales, como el propano y el butano, que tienen un bajo potencial de calentamiento global (GWP).
* Amoniaco (NH3): Es un refrigerante natural que se utiliza en sistemas industriales y comerciales de gran tamaño.
* Dióxido de carbono (CO2): Es un refrigerante natural que está ganando popularidad debido a su bajo GWP y su alta eficiencia energética.

3. Según su Aplicación:

* Residenciales: Diseñados para refrigerar casas, apartamentos y otras viviendas.
* Comerciales: Utilizados en edificios comerciales, como supermercados, restaurantes y oficinas.
* Industriales: Empleados en procesos industriales, como la fabricación y la producción de alimentos.

4. Según su Capacidad:

* Pequeños: Tienen una capacidad de enfriamiento inferior a 10.000 BTU (unidades térmicas británicas).
* Medianos: Tienen una capacidad de enfriamiento entre 10.000 y 60.000 BTU.
* Grandes: Tienen una capacidad de enfriamiento superior a 60.000 BTU.

5. Según su Tipo de Condensación:

* Condensación por Aire: Liberan el calor del refrigerante al aire ambiente mediante un serpentín de condensación.
* Condensación por Agua: Disipan el calor del refrigerante mediante una torre de enfriamiento o un intercambiador de calor de placas.

¿Cuáles son los tipos de refrigerantes?

Tipos de refrigerantes

Los refrigerantes son sustancias químicas que se utilizan en los sistemas de refrigeración y aire acondicionado para absorber y liberar calor. Existen varios tipos de refrigerantes, cada uno con sus propias propiedades y aplicaciones específicas.

Hidroclorofluorocarbonos (HCFC)

* Son refrigerantes que contienen cloro, hidrógeno, carbono y flúor.
* Fueron ampliamente utilizados como sustitutos de los clorofluorocarbonos (CFC).
* Tienen un potencial de agotamiento de la capa de ozono (ODP) menor que los CFC, pero aún contribuyen al agotamiento del ozono.
* Su uso está siendo gradualmente eliminado en favor de refrigerantes más ecológicos.

Hidrofluorocarbonos (HFC)

* Son refrigerantes que contienen solo hidrógeno, carbono y flúor.
* No contienen cloro, por lo que no dañan la capa de ozono.
* Sin embargo, tienen un alto potencial de calentamiento global (GWP), lo que significa que contribuyen al calentamiento climático.
* Su uso está siendo regulado y se están desarrollando refrigerantes alternativos para reemplazarlos.

Hidrofluoroolefinas (HFO)

* Son refrigerantes que contienen hidrógeno, carbono, flúor y olefinas (hidrocarburos insaturados).
* Tienen un ODP y un GWP muy bajos.
* Son una opción prometedora para reemplazar los HFC.

Refrigerantes naturales

* Son sustancias químicas que se encuentran naturalmente en el medio ambiente.
* Incluyen amoníaco, dióxido de carbono y propano.
* Tienen un ODP y un GWP bajos.
* Su uso está limitado por factores como la toxicidad, la inflamabilidad y el rendimiento.

Mezclas de refrigerantes

* Son combinaciones de diferentes tipos de refrigerantes.
* Se utilizan para mejorar el rendimiento de los sistemas de refrigeración y reducir el ODP y GWP.
* Las mezclas de HFC y HFO son cada vez más comunes.

Selección del refrigerante

La selección del refrigerante adecuado depende de varios factores, como:

* El tipo de sistema de refrigeración o aire acondicionado
* Las condiciones de funcionamiento
* Los requisitos ambientales
* La disponibilidad y el costo

¿Cómo funciona el sistema de refrigeración y cuáles son sus partes?

Funcionamiento del Sistema de Refrigeración

El sistema de refrigeración es un circuito cerrado que absorbe calor de un lugar y lo libera en otro. Su funcionamiento se basa en los principios de la termodinámica, en particular en el ciclo de refrigeración de Carnot.

El ciclo de refrigeración consta de cuatro etapas:

1. Compresión: El compresor comprime el refrigerante gaseoso, aumentando su presión y temperatura.
2. Condensación: El refrigerante comprimido pasa por un condensador, donde cede calor al ambiente y se condensa en líquido.
3. Expansión: El refrigerante líquido pasa por una válvula de expansión o un capilar, donde su presión y temperatura disminuyen.
4. Evaporación: El refrigerante expandido entra en el evaporador, donde absorbe calor del entorno y se evapora en gas.

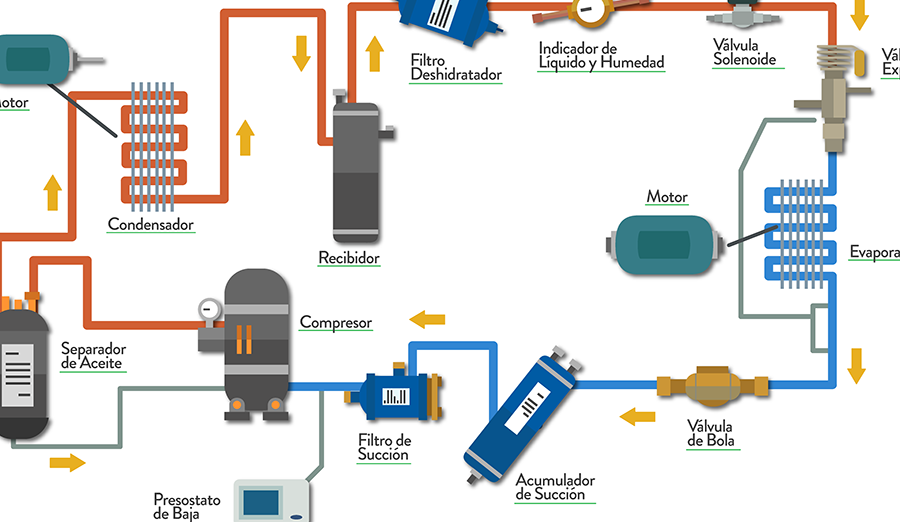

Partes del Sistema de Refrigeración

Un sistema de refrigeración consta de los siguientes componentes principales:

1. Compresor: Es el corazón del sistema, que comprime el refrigerante y genera la presión necesaria para la refrigeración.

2. Condensador: Es un intercambiador de calor donde el refrigerante caliente se enfría y se condensa.

3. Válvula de Expansión o Capilar: Reduce la presión y la temperatura del refrigerante líquido antes de que entre en el evaporador.

4. Evaporador: Es un intercambiador de calor donde el refrigerante absorbe calor del entorno y se evapora.

5. Refrigerante: Es un fluido con propiedades termodinámicas específicas que circula por el sistema y absorbe y libera calor.

6. Tubos y Líneas: Conectan los componentes del sistema y permiten la circulación del refrigerante.

7. Filtro Deshidratador: Elimina la humedad y las impurezas del refrigerante.

8. Controlador: Regula el funcionamiento del sistema en función de la temperatura deseada.

Preguntas Frecuentes

¿Cuáles son los principales tipos de sistemas de refrigeración?

Los principales tipos de sistemas de refrigeración incluyen:

• Refrigeración por compresión de vapor: El tipo más común, utiliza un refrigerante que cambia de estado entre líquido y gas para absorber y liberar calor.


• Refrigeración por absorción: Utiliza un refrigerante y un absorbente para crear un sistema de refrigeración sin compresor.


• Refrigeración termoeléctrica: Utiliza el efecto Peltier para enfriar o calentar un objeto mediante la aplicación de corriente eléctrica.


• Refrigeración por enfriamiento evaporativo: Utiliza la evaporación del agua para enfriar el aire.

¿Cómo funciona un sistema de refrigeración por compresión de vapor?

Un sistema de refrigeración por compresión de vapor funciona mediante el siguiente ciclo:

• Compresión: El compresor comprime el refrigerante gaseoso, aumentando su temperatura y presión.


• Condensación: El refrigerante caliente y presurizado se enfría y condensa en un condensador, liberando calor.


• Expansión: El refrigerante líquido de alta presión se expande a través de una válvula de expansión o capilar, reduciendo su presión y temperatura.


• Evaporación: El refrigerante frío y de baja presión absorbe calor del área que se está enfriando, convirtiéndose en un gas.

¿Qué tipo de refrigerante se utiliza en los sistemas de refrigeración?

Los refrigerantes utilizados en los sistemas de refrigeración varían según el tipo de sistema y la aplicación. Algunos refrigerantes comunes incluyen:

• Hidrofluorocarbonos (HFC): Por ejemplo, R-410A y R-134a


• Hidrofluoroolefinas (HFO): Por ejemplo, R-1234yf y R-1234ze


• Hidrocarburos: Por ejemplo, propano (R-290) y butano (R-600)


• Amoniaco (R-717): Un refrigerante natural utilizado en sistemas de refrigeración grandes

¿Cuál es la función del evaporador en un sistema de refrigeración?

El evaporador es el componente del sistema de refrigeración donde el refrigerante absorbe calor del área que se está enfriando. El refrigerante líquido de baja presión entra en el evaporador y se evapora, absorbiendo calor y enfriando el área.

¿Cómo afecta el tamaño del sistema de refrigeración a su eficiencia?

El tamaño del sistema de refrigeración debe elegirse cuidadosamente para garantizar la eficiencia y el rendimiento óptimos. Un sistema demasiado pequeño no podrá enfriar adecuadamente el área, mientras que un sistema demasiado grande consumirá energía innecesaria y puede provocar ciclado corto, lo que reduce la vida útil del compresor.
